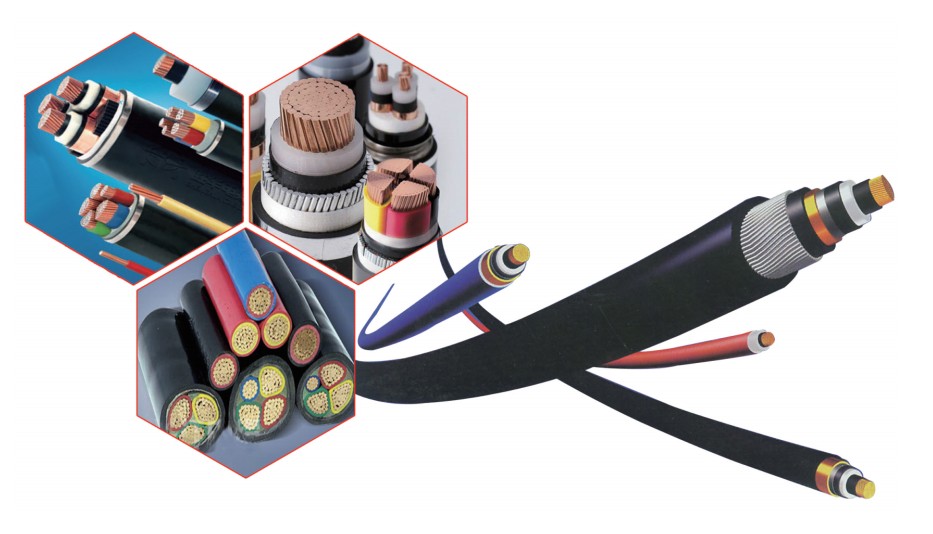

Starkstromkabel für feste Verlegung in Kohlebergwerken

Dieses Produkt ist ein flammhemmendes Starkstromkabel mit Kupferleiter, ausgelegt für Spannungen von 10 kV und darunter, konzipiert für die feste Verlegung in Kohlebergwerken. Es eignet sich für den Einsatz in Niederspannungs- und Mittelspannungs-Energieübertragungs- und -verteilungssystemen. Seine Leistung entspricht den relevanten Standards der Kohleindustrie gemäß MT818.11–MT818.13-2009, *Kabel für Kohlebergwerke: Starkstromkabel für feste Verlegung mit Nennspannungen von 10 kV und darunter*.

+86 198 6198 9573

+86 198 6198 9573

Anita@frt-electric.com

Angebot anfordern

Ähnliches Produkt

Produktbeschreibung

Dieses Produkt ist ein flammhemmendes Starkstromkabel mit Kupferleiter, ausgelegt für Spannungen von 10 kV und darunter, und für die feste Verlegung in Kohlebergwerken konzipiert. Es eignet sich für den Einsatz in Nieder- und Mittelspannungs-Energieübertragungs- und -verteilungssystemen. Seine Leistung entspricht den einschlägigen Normen der Kohleindustrie gemäß MT818.11–MT818.13-2009, *Kabel für Kohlebergwerke: Fest verlegte Starkstromkabel mit Nennspannungen von 10 kV und darunter*.

**Wesentliche Produktleistungsmerkmale**

**1. Betriebseigenschaften**

(1) Die maximal zulässige Temperatur der Leiter von PVC-isolierten Kabeln beträgt 70°C; bei XLPE-isolierten Kabeln beträgt sie 90°C.

(2) Während eines Kurzschlusses (mit einer maximalen Dauer von höchstens 5 Sekunden) darf die maximale Leitertemperatur bei PVC-isolierten Kabeln 160°C und bei XLPE-isolierten Kabeln 250°C nicht überschreiten.

(3) Wenn die Umgebungstemperatur bei der Kabelverlegung unter 0°C liegt, muss das Kabel vorgewärmt werden.

(4) Zulässiger Biegeradius: >15D für dreiadrige Kabel; >20D für einadrige Kabel (wobei D den Außendurchmesser des Kabels darstellt).

(5) Die Verwendung und Wartung dieses Produkts muss strikt den in den *Sicherheitsvorschriften für Kohlebergwerke* festgelegten Bestimmungen entsprechen.

**2. Wichtige elektrische Leistungsmerkmale**

Nr.	Technische Leistungsmerkmale	Unterprüfpunkt	Nennspannung Uo/U (kV)
	>	>	0.6/1	1.8/3	3.6/6	6/10	8.7/10
1	Gleichstromwiderstand des Leiters (Ω/km)	—	multicolumn{5}{l}{In Übereinstimmung mit dem Standard GB/T 3956-2008 siehe die folgende Tabelle}
2	Stück-Teilentladungsprüfung	Angewandte Prüfspannung (kV)	—	—	multicolumn{3}{l}{1.73Uo}
2	>	Maximal zulässige Prüfempfindlichkeit (pC)	—	—	multicolumn{3}{l}{≤ 10}
3	Stückprüfung der Wechselspannungsfestigkeit bei Netzfrequenz	Angelegte Prüfspannung (kV)	3.5	6.5	12.5	21	30.5
3	>	Prüfdauer (min)	5	5	5	5	5

Der Gleichstromwiderstand des Leiters entspricht den Bestimmungen von GB/T 3956-2008, *Leiter von Kabeln*.

Nennleiterquerschnitt (mm²)	1.5	2.5	4.61	6	1.83	1.15	0.727	0.5244	0.387	0.268	0.193	0.153	0.124	0.0991	0.0754	0.0601
Maximaler Gleichstromwiderstand bei 20℃ (Ω/km)	12.1	7.41	4.61	3.08	1.83	1.15	0.727	0.5244	0.387	0.268	0.193	0.153	0.124	0.0991	0.0754	0.0601

Die flammhemmenden Eigenschaften der Kabel erfüllen alle in MT/T 386-2011, *Prüfverfahren und Beurteilungsregeln für die Flammhemmung flammhemmender Kabel für Kohlebergwerke*, festgelegten Prüfanforderungen.

(1) PVC-isolierte Starkstromkabel für Kohlebergwerke mit einer Nennspannung von 1.8/3 kV und darunter

Typ, Bezeichnung und Anwendungsbereich

Modell	Beschreibung	Anwendung
MVV	PVC-isoliertes Starkstromkabel für Bergwerke mit PVC-Mantel	Feste Verlegung für AC-Energieübertragungs- und -verteilungsleitungen in Kohlebergbauumgebungen mit Nennspannung 0.6/1kV und 1.8/3kV.
MVV22	PVC-isoliertes Starkstromkabel für Bergwerke mit Stahlbandarmierung und PVC-Mantel	Feste Verlegung für AC-Energieübertragungs- und -verteilungsleitungen in Kohlebergbauumgebungen mit Nennspannung 0.6/1kV und 1.8/3kV.

(2) Vernetzte Polyethylen-isolierte Starkstromkabel für Kohlebergwerke

Typ, Bezeichnung und Anwendungsbereich

Modell	Beschreibung	Anwendung
MYJV	XLPE-isoliertes Starkstromkabel für Bergwerke mit PVC-Mantel	Feste Verlegung für AC-Energieübertragungs- und -verteilungsleitungen in Kohlebergbauumgebungen mit Nennspannung bis 8.7/10kV.
MYJV22	XLPE-isoliertes Starkstromkabel für Bergwerke mit Stahlbandarmierung und PVC-Mantel	Feste Verlegung für AC-Energieübertragungs- und -verteilungsleitungen in Kohlebergbauumgebungen mit Nennspannung bis 8.7/10kV.
MYJV32	XLPE-isoliertes Starkstromkabel für Bergwerke mit Feinstahldrahtarmierung und PVC-Mantel	Feste Verlegung für AC-Energieübertragungs- und -verteilungsleitungen in Kohlebergbauumgebungen mit Nennspannung bis 8.7/10kV.
MYJV42	XLPE-isoliertes Starkstromkabel für Bergwerke mit Dickstahldrahtarmierung und PVC-Mantel	Feste Verlegung für AC-Energieübertragungs- und -verteilungsleitungen in Kohlebergbauumgebungen mit Nennspannung bis 8.7/10kV.

Nennspannung, Nennquerschnitt und Aderanzahl der Kabel

(1) PVC-isolierte Starkstromkabel für Kohlebergwerke

Modell	Aderanzahl	Nennspannung (kV)
		0.6/1	1.8/3
		Nennquerschnitt (mm²)
MVV, MVV22	3	1.5~300	10~300
MVV, MVV22	3	2.5~300	10~300
MVV, MVV22	3+1	4~300	10~300
MVV, MVV22	3+1	4~300	10~300
MVVM, VV22	4	4~185	4~185
MVVM, VV22	4	4~185	4~185

(2) Vernetzte Polyethylen-isolierte Starkstromkabel für Kohlebergwerke

Modell	Aderkonfiguration	Nennspannung (kV)
		0.6/1	1.8/3	3.6/6, 6/6, 6/10, 8.7/10
		Nennquerschnitt (mm²)
MYJV	3	1.5~300	10~300	25~300
MYJV22	3	1.5~300	10~300	25~300
MYJV32	3	16~300	16~300	25~300
MYJV42	3	50~300	50~300	50~300
MYJV	3+1	4~300	10~300	-
MYJV22	3+1	4~300	10~300	-
MYJV	4	4~185	4~185	-
MYJV22	4	4~185	4~185	-
