Flammhemmende Stromkabel für Kohlebergwerke

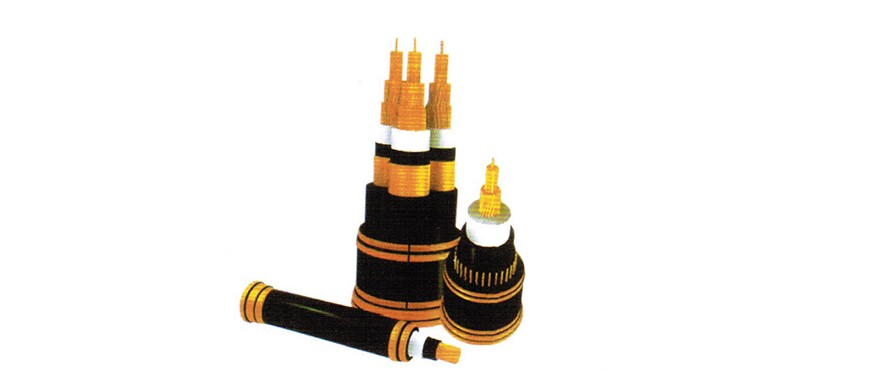

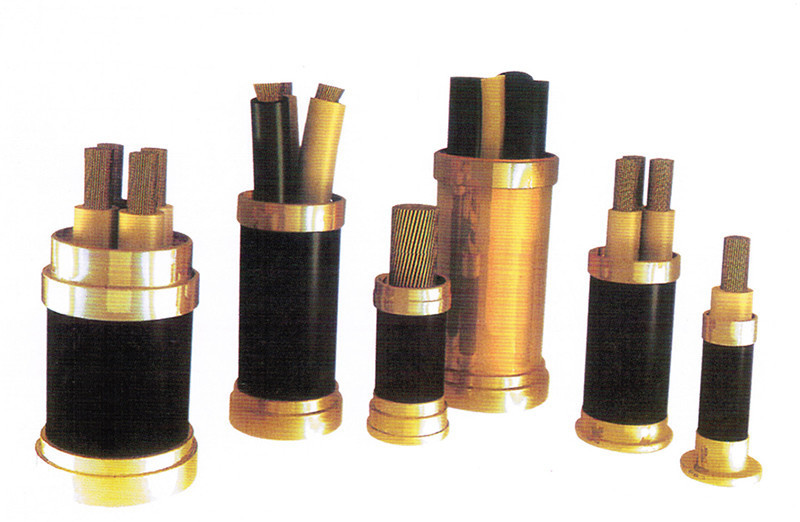

Dieses Produkt ist ein flammhemmendes Stromkabel mit Kupferleiter, ausgelegt für Nennspannungen von 10 kV und darunter, konzipiert für die feste Verlegung in Kohlebergwerken. Es eignet sich für den Einsatz in Nieder- und Mittelspannungs-Energieübertragungs- und -verteilungssystemen.

+86 198 6198 9573

+86 198 6198 9573

Anita@frt-electric.com

Angebot anfordern

Ähnliches Produkt

Produktbeschreibung

Dieses Produkt ist ein flammhemmendes Energiekabel mit Kupferleiter, ausgelegt für Spannungen von 10 kV und darunter, das für die feste Verlegung in Kohlebergwerken konzipiert ist. Es eignet sich für den Einsatz in Nieder- und Mittelspannungs-Stromübertragungs- und -verteilungssystemen.

PVC-isolierte Energiekabel für Kohlebergwerke entsprechen der Norm MT/T 818.12.

XLPE-isolierte Energiekabel für Kohlebergwerke entsprechen der Norm MT/T 818.13.

(1) PVC-isolierte, flammhemmende Energiekabel für Kohlebergwerke: Modelle, Bezeichnungen und Anwendungsbereich

Modell	Vollständige Bezeichnung	Anwendungsszenarien
MVV	PVC-isoliertes, PVC-ummanteltes Stromkabel für Kohlebergwerke	Geeignet für die Verlegung in Innenräumen, in Tunneln, Kabelgräben, Kabelkanälen, brennbaren und stark korrosiven Bereichen; nicht beständig gegen mechanische äußere Einwirkungen.
MVV22	PVC-isoliertes, stahlbandarmiertes, PVC-ummanteltes Stromkabel für Kohlebergwerke	Geeignet für die Verlegung in Innenräumen, in Tunneln, Kabelgräben, Kabelkanälen, brennbaren und stark korrosiven Bereichen; kann bestimmten mechanischen äußeren Einwirkungen standhalten, jedoch keiner Zugkraft.

(2) Typen, Bezeichnungen und Anwendungsbereiche von vernetzten Polyethylen-isolierten, flammhemmenden Energiekabeln für Kohlebergwerke

Modell	Vollständige Bezeichnung	Anwendungsbereich
MYJV	XLPE-isoliertes, PVC-ummanteltes Stromkabel für Kohlebergwerke	Geeignet für die Verlegung in Innenräumen, in Tunneln, Kabelgräben, oberirdisch und unterirdisch; nicht beständig gegen mechanischen Druck oder Zugkraft.
MYJV22	XLPE-isoliertes, stahlbandarmiertes, PVC-ummanteltes Stromkabel für Kohlebergwerke	Geeignet für die Verlegung in Innenräumen, in Tunneln, Kabelgräben, oberirdisch und unterirdisch; nicht beständig gegen mechanischen Druck oder Zugkraft.
MYJV32	XLPE-isoliertes, mit feinem Stahldraht armiertes, PVC-ummanteltes Stromkabel für Kohlebergwerke	Geeignet für die Verlegung in Bereichen mit großem Höhenunterschied und in vertikalen Schächten; nicht beständig gegen große Zugkraft.
MYJV42	XLPE-isoliertes, mit dickem Stahldraht armiertes, PVC-ummanteltes Stromkabel für Kohlebergwerke	Geeignet für die Verlegung in Bereichen mit großem Höhenunterschied und in vertikalen Schächten; beständig gegen große Zugkraft.

Nennquerschnittsfläche und Anzahl der Adern von Kabeln

(1) PVC-isolierte, flammhemmende Energiekabel für Kohlebergwerke

Modell	Aderkonfiguration	Nennspannung (kV)	Nennquerschnitt (mm²)
	>	0.6/1	>
	>	1.8/3	>
MVV / MVV22	3	0.6/1	1.5 ~ 300
MVV / MVV22	3	1.8/3	10 ~ 300
MVV / MVV22	3+1	0.6/1	2.5 ~ 300
MVV / MVV22	3+1	1.8/3	10 ~ 300
MVV / MVV22	4	0.6/1	4 ~ 185
MVV / MVV22	4	1.8/3	4 ~ 185

(2) Vernetzte Polyethylen-isolierte, flammhemmende Energiekabel für Kohlebergwerke

Modell	Aderkonfiguration	Nennspannung (kV)	Nennleiterquerschnitt (mm²)
	>	0.6/1	>
	>	1.8/3	>
	>	3.6/6, 6/6, 6/10, 7.8/10	>
MYJV	3	0.6/1	1.5 ~ 300
MYJV22	3	0.6/1	2.5 ~ 300
MYJV32	3	0.6/1	16 ~ 300
MYJV42	3	0.6/1	50 ~ 300
MYJV	3	1.8/3	10 ~ 300
MYJV22	3	1.8/3	10 ~ 300
MYJV32	3	1.8/3	16 ~ 300
MYJV42	3	1.8/3	50 ~ 300
MYJV	3	3.6/6, 6/6, 6/10, 7.8/10	25 ~ 300
MYJV22	3	3.6/6, 6/6, 6/10, 7.8/10	25 ~ 300
MYJV32	3	3.6/6, 6/6, 6/10, 7.8/10	25 ~ 300
MYJV42	3	3.6/6, 6/6, 6/10, 7.8/10	50 ~ 300
MYJV	3+1	0.6/1	4 ~ 300
MYJV22	3+1	0.6/1	4 ~ 300
MYJV	3+1	1.8/3	10 ~ 300
MYJV22	3+1	1.8/3	10 ~ 300
MYJV	3+1	3.6/6, 6/6, 6/10, 7.8/10	-
MYJV22	3+1	3.6/6, 6/6, 6/10, 7.8/10	-
MYJV32	4	0.6/1	4 ~ 185
MYJV42	4	0.6/1	4 ~ 185
MYJV32	4	1.8/3	4 ~ 185
MYJV42	4	1.8/3	4 ~ 185
MYJV32	4	3.6/6, 6/6, 6/10, 7.8/10	-
MYJV42	4	3.6/6, 6/6, 6/10, 7.8/10	-

1. Betriebseigenschaften

(1) Die maximale Nennbetriebstemperatur des Leiters für PVC-isolierte Kabel beträgt 70°C. Die maximale Nennbetriebstemperatur des Leiters für XLPE-isolierte Kabel beträgt 90°C.

(2) Während eines Kurzschlusses (mit einer maximalen Dauer von höchstens 5 Sekunden) darf die maximale Leitertemperatur bei PVC-Isolierung 160°C nicht überschreiten und bei XLPE-Isolierung 250°C nicht überschreiten.

(3) Wenn die Umgebungstemperatur während der Kabelverlegung unter 0°C liegt, muss das Kabel vorgewärmt werden.

(4) Zulässiger Biegeradius: ≥ 15D für dreiadrige Kabel; ≥ 20D für einadrige Kabel (wobei D der Außendurchmesser des Kabels ist).

2. Elektrische Haupteigenschaften

Nr.	Prüfpunkt	Unterposition	0.6/1 kV	1.8/3 kV	3.6/6 kV XLPE	6/10 kV XLPE	8.7/10 kV
1	Gleichstromwiderstand des Leiters (Ω/km)	—	multicolumn{5}{c}{Muss den Bestimmungen von GB/T 3956-2008 entsprechen, siehe Tabelle unten}	>	>	>	>
2	Stück-Teilentladungsprüfung	Angelegte Spannung (kV)	—	—	5.4	9	13
2	>	Prüfempfindlichkeit ≤ (pC)	—	—	10	10	10
3	Stück-Wechselspannungsprüfung	Prüfspannung (kV)	3.5	6.5	12.5	21	30.5
3	>	Dauer (min)	5	5	5	5	5

Gleichstromwiderstand des Leiters

Der Gleichstromwiderstand des Leiters entspricht den Anforderungen der Norm GB/T 3956-2008, *Leiter von Kabeln*. Siehe die folgende Tabelle.

Nennquerschnitt (mm²)	1.5	2.5	4	6	10	16	25	35	50	70	95	120	150	185	240	300
Maximaler Gleichstromwiderstand bei 20°C (Ω/km)	12.1	7.41	4.61	3.08	1.83	1.15	0.727	0.5244	0.387	0.268	0.193	0.153	0.124	0.0991	0.0754	0.0601
