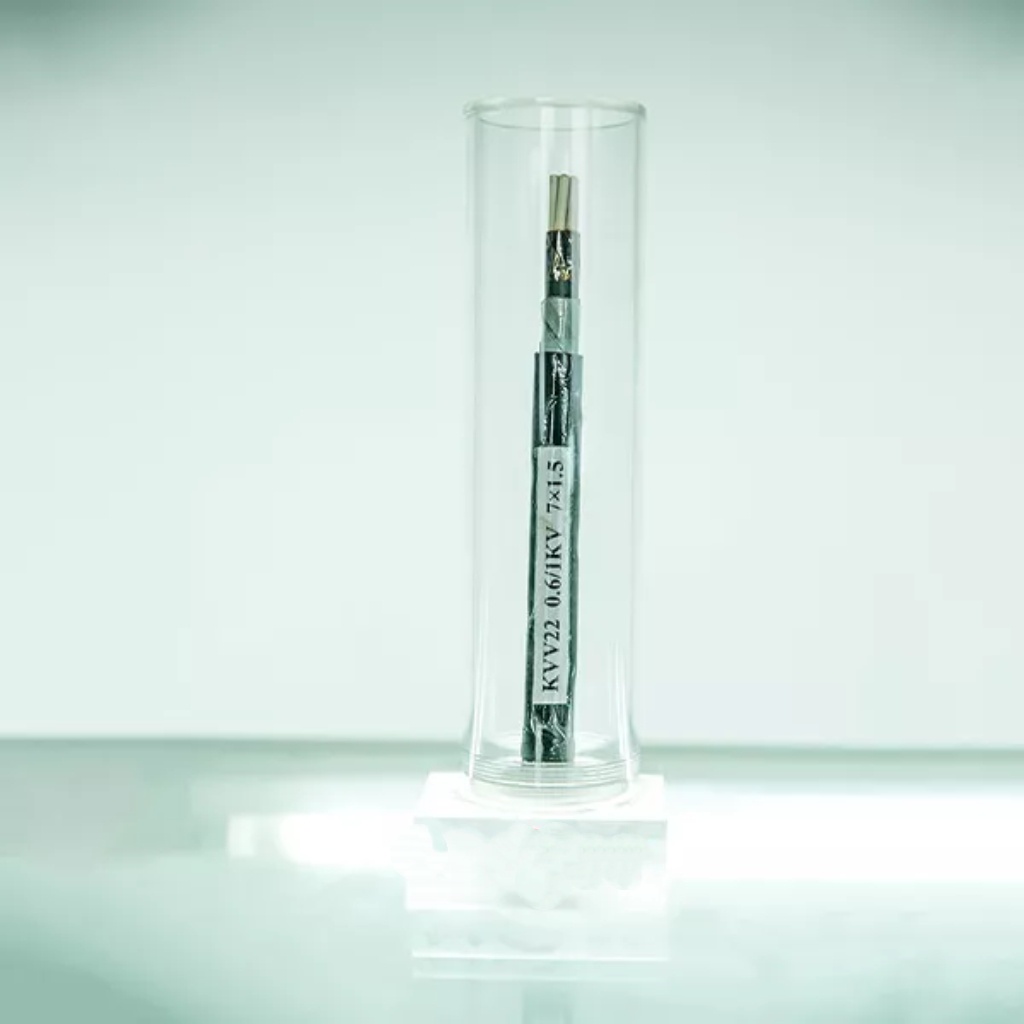

PVC-isoliertes Steuerkabel

Dieses Produkt eignet sich für Steuerstromkreise mit einer Nennwechselspannung von 450/750 V oder darunter und entspricht den Anforderungen der Norm GB/T 9330-2020, *Kunststoffisolierte Steuerkabel*.

Betriebseigenschaften und wichtige elektrische Leistungsdaten

1. Die Mindestinstallationstemperatur für das Kabel beträgt ≥ 0°C.

2. Die maximal zulässige langfristige Betriebstemperatur der Kabelleiter beträgt 70°C.

3. Minimal zulässiger Biegeradius:

a: Bei ungepanzerten Kabeln darf er nicht weniger als das 6-fache des Kabelaußendurchmessers betragen.

b: Bei Kabeln mit Panzerung oder Kupferbandabschirmung darf er nicht weniger als das 12-fache des Kabelaußendurchmessers betragen.

c: Bei flexiblen Kabeln mit Abschirmungsstruktur darf er nicht weniger als das 6-fache des Kabelaußendurchmessers betragen.

4. Das fertige Kabel muss eine Wechselspannungsprüfspannung von 3000V bei 50Hz für 5 Minuten ohne Durchschlag bestehen. Der Gleichstromwiderstand der Leiter muss den Anforderungen der Norm GB/T 3956-2008, *Leiter von Kabeln*, entsprechen.

5. Kabelmodell, Bezeichnung und Installationsumgebung.

Kabelmodell, Name und Installationsumgebung

Produktionsbereich

Vernetztes Polyethylen-isoliertes Steuerkabel

Dieses Produkt ist für den Einsatz in Steuer-, Überwachungs- und Schutzstromkreisen mit einer Nennspannung von 450/750 kV und darunter vorgesehen; seine mechanischen, physikalischen und elektrischen Eigenschaften entsprechen den Anforderungen der Norm GB/T 9330-2020, *Kunststoffisolierte Steuerkabel*.

Betriebseigenschaften und wichtige elektrische Leistungsdaten

1. Kabelinstallationstemperatur: >0°C.

2. Die maximal zulässige langfristige Betriebstemperatur der Kabelleiter beträgt 90°C.

3. Minimal zulässiger Biegeradius:

a: Bei ungepanzerten Kabeln darf er nicht weniger als das 8-fache des Kabelaußendurchmessers betragen.

b: Bei Kabeln mit Panzerung oder Kupferbandabschirmung darf er nicht weniger als das 12-fache des Kabelaußendurchmessers betragen.

c: Bei flexiblen Kabeln mit Abschirmungsstruktur darf er nicht weniger als das 6-fache des Kabelaußendurchmessers betragen.

4. Das fertige Kabel muss eine Wechselspannungsprüfspannung von 3.5 kV bei 50 Hz für 5 Minuten ohne Durchschlag bestehen.

5. Der Gleichstromwiderstand der Leiter muss den Anforderungen der Norm GB/T 3956-2008, *Leiter von Kabeln*, entsprechen.
