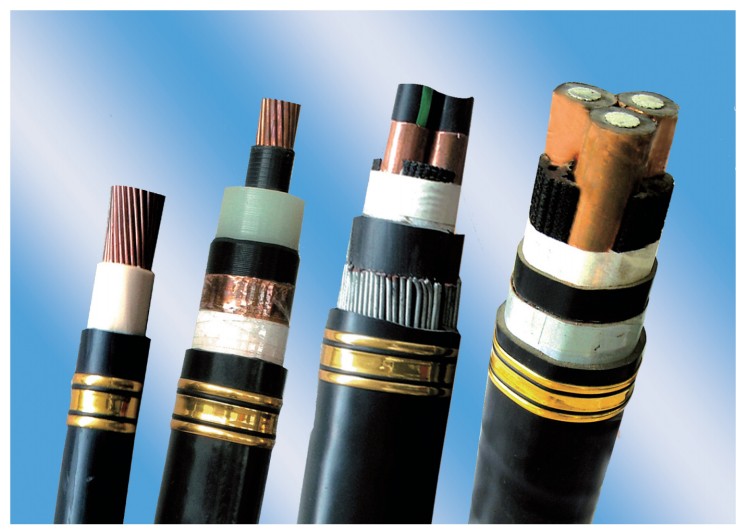

Dieses Produkt eignet sich für die feste Verlegung in Stromübertragungs- und -verteilungsleitungen mit einer AC-Frequenz von 50 Hz und einer Nennspannung von 35 kV (Um = 40.5 kV) oder darunter und dient der Übertragung elektrischer Energie. Im Vergleich zu PVC-isolierten Stromkabeln verfügen vernetzte Stromkabel nicht nur über ausgezeichnete elektrische, mechanische und thermische Alterungseigenschaften, sondern weisen auch eine überlegene Beständigkeit gegen Umweltbelastungen und chemische Korrosion auf. Darüber hinaus zeichnen sie sich durch einen einfachen Aufbau, geringes Gewicht, keine Einschränkungen hinsichtlich der Verlegehöhe und eine hohe langfristige Betriebstemperatur (90°C) aus. Die mechanischen, physikalischen und elektrischen Eigenschaften dieser Kabel entsprechen den folgenden nationalen Normen: GB/T 12706.1-2020 (für Kabel mit Nennspannungen von 1 kV [Um = 1.2 kV] und 3 kV [Um = 3.6 kV]); GB/T 12706.2-2020 (für Kabel mit Nennspannungen von 6 kV [Um = 7.2 kV] bis 30 kV [Um = 36 kV]); und

GB/T 12706.3-2020 (für Kabel mit einer Nennspannung von 35 kV [Um = 40.5 kV]). In der Spannungsbezeichnung des Kabels Uo/U(Um): Uo steht für die Nenn-Netzfrequenzspannung zwischen dem Leiter und der Erde (oder dem Metallschirm), die für die Kabelauslegung verwendet wird; U steht für die Nenn-Netzfrequenzspannung zwischen den Leitern, die für die Kabelauslegung verwendet wird;

Um steht für den Maximalwert der „höchsten Systemspannung“, der vom Gerät ausgehalten werden kann.

Nutzungseigenschaften

1. Kabelverlegetemperatur: ≥ 0°C;

2. Maximal zulässige langfristige Betriebstemperatur des Kabelleiters: ≤ 90°C;

3. Maximale Betriebstemperatur des Kabels bei Kurzschluss (Dauer nicht länger als 5 Sekunden): 250°C;

4. Minimal zulässiger Biegeradius des Kabels: Einadrige Kabel: 20D (ungepanzert), 15D (gepanzert) [mm]; Mehradrige Kabel: 15D (ungepanzert), 12D (gepanzert) [mm].

Wesentliche elektrische Eigenschaften

Produktionsumfang

Produktionsumfang

Hinweis: 1. Die genaue Anzahl der Adern und der Querschnitt werden durch den Kabeltyp und die Spannungsklasse bestimmt.

2. Für 0.6/1 kV- und 1.8/3 kV-Kabel wird das Silan-(Warmwasser)-Vernetzungsverfahren oder das Strahlenvernetzungsverfahren eingesetzt; für 3.6/6 kV bis 26/35 kV-Kabel wird das chemische Vernetzungsverfahren verwendet.
